Beschreibung des Produkts

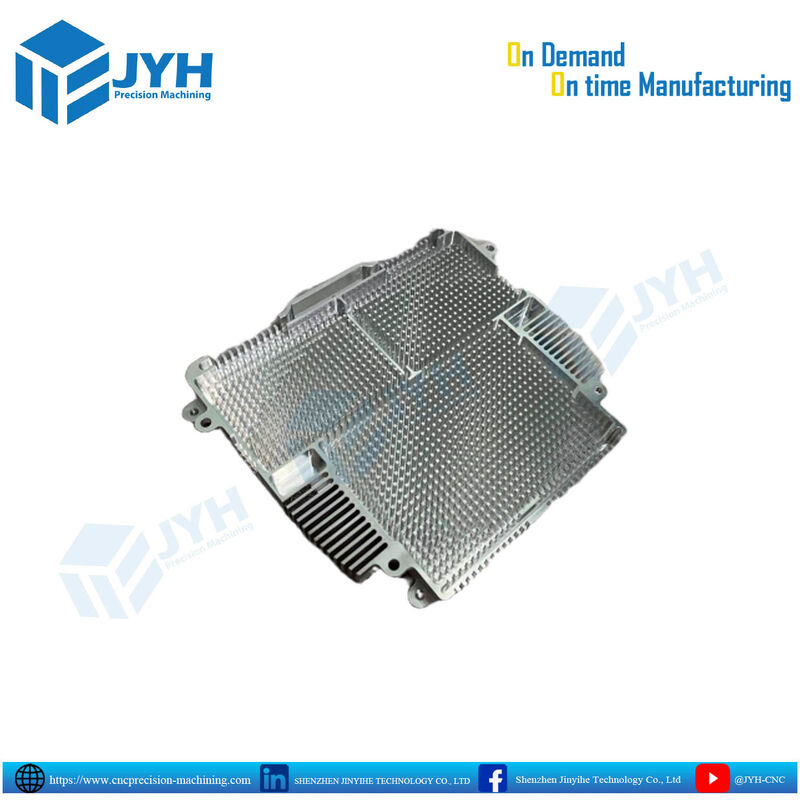

Maßgeschneiderter CNC-gefräster Pin-Fin-Kühlkörper und ECU-Gehäuse aus hochdichtem Aluminium

DerMaßgeschneiderter CNC-gefräster Pin-Fin-Kühlkörper und Gehäuse aus Aluminiumwurde speziell für leistungsstarke elektronische Steuergeräte (ECUs), Leistungswandler, Automobilsteuerungssysteme und Hochleistungscomputerhardware entwickelt, bei denen maximale Wärmeableitung und strukturelle Integrität von entscheidender Bedeutung sind.

Dieses maßgeschneiderte Gehäuse wurde mit fortschrittlicher 5-Achsen-CNC-Frästechnik entwickelt und integriert eine hochdichte Pin-Fin-Matrix direkt in das strukturelle Aluminiumgehäuse. Durch die Kombination von Strukturschutz und passivem/aktivem Wärmemanagement in einer einzigen monolithischen Komponente wird der Wärmewiderstand reduziert, Engpässe an der Wärmeschnittstelle beseitigt und empfindliche Elektronik vor rauen Betriebsumgebungen geschützt.

Wichtige technische Merkmale und Vorteile

Optimierte Pin-Fin-Wärmeableitung:Entworfen mit einer hochdichten zylindrischen/quadratischen Stiftrippenanordnung, die das Verhältnis von Oberfläche zu Volumen maximiert und einen omnidirektionalen Luft-/Kühlmittelstrom für ein hervorragendes Wärmemanagement ermöglicht.
Monolithische CNC-Bearbeitungsintegrität:Präzise aus massivem Billet-Aluminium gefräst, um sicherzustellen, dass zwischen der Kühlkörperbasis und den Kühlrippen kein thermischer Grenzflächenwiderstand besteht (im Gegensatz zu geklebten oder gesteckten Rippenkonstruktionen).
Enge mechanische Toleranzen:Bearbeitet mit strengen Toleranzen bis zu± 0,01 mmDies gewährleistet eine hermetische Abdichtung der Passflächen, einen präzisen Gewindeeingriff und eine exakte Passung an die Leiterplatten-Befestigungspunkte.
Korrosions- und Verschleißfestigkeit:Kompatibel mit fortschrittlichen Oberflächenveredelungen, einschließlich Hartanodisierung Typ II/III, Chromatumwandlungsbeschichtung (Alodine/SurTec 650) und Vernickelung.
Integrierte Strukturmontage:Verfügt über verstärkte Montageösen, präzise ausgerichtete Dübellöcher und umlaufende Dichtungskanäle für IP67/IP68-zertifizierte Umweltabdichtung.

Technische Spezifikationen

Parameter	Spezifikation / Standardoptionen
Primärmaterial	Aluminiumlegierungen (Al 6061-T6, Al 7075-T6, Al 6063, Al 1050/1060)
Herstellungsprozess	Hochgeschwindigkeits-3-Achsen-/5-Achsen-CNC-Fräsen, Drahterodieren
Bearbeitungsgenauigkeit / Toleranz	Standard: ±0,05 mm \| Präzision: Bis zu ±0,01 mm
Oberflächenrauheit (Ra)	Ra 0,8 μm – Ra 3,2 μm (bearbeitet); Ra 0,4μm (poliert)
Optionen für die Oberflächenbeschaffenheit	Klar-/Farbeloxierung, Hartanodisierung (Typ III), SurTec 650, Sandstrahlen, stromlose Vernickelung
Wärmeleitfähigkeit	≈160−200 W/m⋅K (abhängig von der Legierungsauswahl)
Anwendungsdomänen	Automotive-ECUs, EV-Wechselrichter, Verteidigungselektronik, Telekommunikation (5G-Transceiver), industrielle Automatisierung

Technischer Vergleich: Pin-Fin- und herkömmliche Fin-Designs

Leistungsfaktor	Pin-Fin-bearbeitetes Design (empfohlen)	Standard-Straight-Fin-Design	Extrudiertes/abgestecktes Flossendesign
Thermofluiddynamik	Omnidirektionaler Fluss; unterbricht die Grenzschicht für eine hohe Wärmeübertragung	Nur unidirektionaler Durchfluss; höhere Grenzschichtakkumulation	Begrenzte Flussvektorierung; höherer Wärmewiderstand an Verbindungsstellen
Strukturelle Integrität	Monolithische Billet-Struktur (Hohe Vibrations-/Stoßfestigkeit)	Hoch (wenn massiv gefräst)	Mäßig bis gering (Gelenkentspannung bei Temperaturwechsel)
Designflexibilität	Vollständig anpassbare Stifthöhe, -abstand, -form und Gehäuseintegration	Mäßig	Feste Querschnittsprofile
Raumeffizienz	Maximale Wärmeableitung bei kompakter Gehäusefläche	Erfordert einen größeren volumetrischen Platzbedarf	Mäßige Effizienz

Warum mit JYH Precision Machining zusammenarbeiten?

BeiShenzhen Jinyihe Technology Co., Ltd (JYH Precision Machining)Wir sind auf hochkomplexe mechanische Komponenten mit engen Toleranzen für anspruchsvolle Branchen weltweit spezialisiert.

On-Demand- und termingerechte Fertigung:Agile Produktionskapazitätsskalierung vom Rapid Prototyping (1–5 Einheiten) bis zur vollständigen OEM-Massenproduktion.
Fortschrittliche Mehrachsen-CNC-Flotte:Ausgestattet mit hochmodernen Hochgeschwindigkeitsfräsmaschinen, die in der Lage sind, komplizierte 3D-Pin-Fin-Geometrien ohne Materialverzerrung zu schneiden.
Strenge Qualitätssicherung:Vollständige KMG-Inspektionsberichte, Materialzertifizierungen (ROHS/REACH-konform) und Oberflächenrauheitsvalidierung für jede Produktionscharge.

Fordern Sie noch heute ein individuelles Angebot an

Erwecken Sie Ihre Wärmemanagement-Designs mit Präzisionsfertigung zum Leben. Senden Sie Ihre 3D-CAD-Dateien (STEP, IGES oder SolidWorks) und Zeichnungsspezifikationen anShenzhen Jinyihe Technology Co., Ltdfür eine schnelle DFM-Bewertung und ein wettbewerbsfähiges Angebot.
